Jednou z detailů pevného disku je jumper nebo jumper. Byla to důležitá součást zastaralého pevného disku, pracujícího v režimu IDE, ale lze ho najít na moderních pevných discích.

Účel propojky na pevném disku

Před několika lety podporovaly pevné disky režim IDE, který je nyní považován za zastaralý. Připojují se k základní desce prostřednictvím speciální smyčky, která podporuje dva disky. Pokud na základní desce existují dva porty IDE, můžete připojit až čtyři jednotky pevného disku.

Tato smyčka vypadá takto:

IDE Loop

Hlavní funkce jumperu na discích IDE

Aby systém mohl správně načíst a pracovat, musí být připojené disky předem nakonfigurovány. To lze provést pomocí tohoto propojky.

Úkolem propojky je označit prioritu každého z disků připojených ke smyčce. Jeden pevný disk musí být vždy master a druhý musí být slave. Pomocí propojky pro každou jednotku je určen cíl. Hlavní disk s nainstalovaným operačním systémem je Master a další je Slave.

Jumper na disku IDE

Chcete-li nastavit správnou polohu propojky, na každém pevném disku je instrukce. Vypadá to jinak, ale vždy je velmi snadné ho najít.

Instrukce pro propojku 1

Na těchto obrázcích můžete vidět pár příkladů instrukcí k jumperu.

Pokyn k propojce 2

Další funkce jumperu pro disky IDE

Kromě hlavního účelu propojky je několik dalších. Nyní také ztratily význam, ale včas by to mohlo být nutné. Například nastavením propojky v určité pozici bylo možné připojit hlavní režim s přístrojem bez identifikace; použijte jiný způsob provozu se speciálním kabelem; omezit viditelný objem disku na určité množství GB (je důležité, když starý systém nevidí HDD kvůli "velkému" prostoru na disku).

Takové možnosti nejsou k dispozici u všech pevných disků a jejich dostupnost závisí na konkrétním modelu zařízení.

Jumper na discích SATA

Propojovací můstek (nebo místo pro jeho instalaci) je přítomen na jednotkách SATA, ale jeho účel se liší od disků IDE. Potřeba přiřadit pevný disk Master nebo Slave zmizí a uživatel jednoduše připojuje pevný disk k základní desce a napájecí jednotce pomocí kabelů. Ale ve velmi vzácných případech můžete použít propojku.

Některé SATA-Is mají propojky, které nejsou v zásadě určeny pro akce uživatele.

Některé propojky SATA-II mohou mít uzavřený stav, ve kterém rychlost zařízení klesá, nakonec se rovná SATA150, ale možná SATA300. Používá se v případě, že je potřeba zpětná kompatibilita s určitými řadiči SATA (například vestavěné čipové sady VIA). Je třeba poznamenat, že takové omezení nemá téměř žádný vliv na provoz zařízení, rozdíl pro uživatele je téměř nepostřehnutelný.

V SATA-III mohou být také propojky, které omezují rychlost provozu, ale obvykle to není nutné.

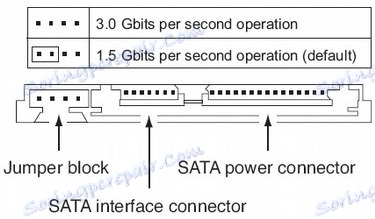

Jumpery pro disky Sata

Nyní víte, jaký je propojka na pevném disku různých typů určena pro: IDE a SATA a v jakých případech by měla být použita.
