ProfiCAD 9.3.4
Mezi systémy počítačem podporovaného designu můžete snadno identifikovat některé, zaměřené na potřeby odborníků v určitých strojírenských profesích. Patří mezi ně architektura, inženýrství a elektřina. Pro usnadnění práce inženýrů spojených s posledním povoláním v tomto seznamu existuje program ProfiCAD. Hlavní rysy tohoto CAD systému budou popsány v tomto článku.
Obsah
Vytváření výkresů elektrických obvodů
V ProfiCADu, stejně jako v jakémkoliv jiném počítačovém systému, existují standardní nástroje pro vytváření výkresů, jako je například přímka a nejjednodušší geometrické tvary jako obdélník a elipsa.
Vzhledem k tomu, že program byl vytvořen pro potřeby odborníků v oblasti elektřiny, je zde obrovský katalog připravených schematických symbolů pro různé komponenty elektrických spotřebičů, jako jsou rezistory, transformátory, induktory a mnoho dalších.
Pro pohodlnější orientaci mezi velkým počtem symbolů existuje samostatná knihovna symbolů.
Hledání položek v kresbě
Při vytváření detailního výkresu velké struktury se můžete snadno zmátnit mezi mnoha prvky. Abyste tomu zabránili, nabízí ProfiCAD mimořádně užitečný nástroj, který vám pomůže nalézt požadovaný prvek. Chcete-li ji použít, stačí vyhledat požadovanou část seznamu a kliknout na ni.

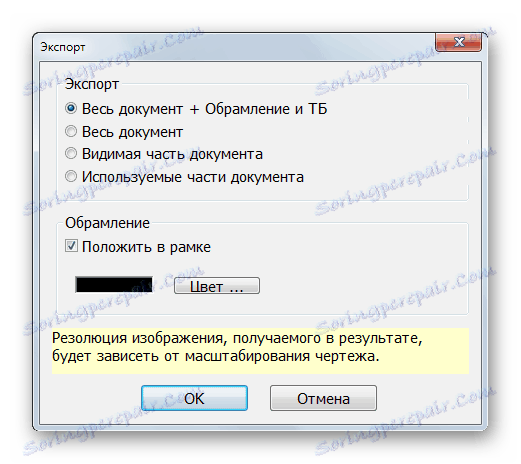

Export výkresů jako obrázek
Kromě exportu v nativním formátu má ProfiCAD možnost uložit dokončený výkres ve formě obrázku PNG, což je mimořádně výhodné, například aby někdo ukázal přechodnou verzi výkresu.
Konfigurace souborů pro tisk
V tomto programu je podrobná nabídka pro nastavení formátu výkresu. Můžete snadno měnit takové parametry, jako jsou písma různých podpisů, formát a obsah tabulky s popisem dokumentu a další, aby bylo možné splnit požadavky zákazníka.
Poté můžete dokument odeslat na tiskárnu pomocí několika kliknutí myší.
Výhody
- Široká funkčnost pro specialisty v oblasti napájení;
- Podpora ruského jazyka.
Nevýhody
- Vysoká cena za plnou verzi;
- Nízkokvalitní překlad do ruštiny.
CAD systém ProfiCAD je vynikajícím nástrojem pro usnadnění vytváření výkresů různých elektrických obvodů. Tento program bude dobrou pomocí pro energetické inženýry.
