Jak rozebrat tiskárnu Canon

Nyní jsou tiskárny velmi populární mezi uživateli různých kategorií. Canon je jedním z nejznámějších výrobců tiskařských zařízení a skenerů, který na trhu dobyl obrovský počet modelů různých řad a cenových kategorií. Proto bychom rádi představili univerzální instrukci, která co nejpodrobněji popisuje postup kompletního demontáže tiskáren této společnosti, pro další provádění dalších akcí, například výměnu nebo opravu součástí.

Rozebíráme tiskárnu od společnosti Canon

V dnešním úkolu není nic složitého, hlavní věcí je najít vhodný šroubovák a dávat pozor, aby nedošlo k náhodnému poškození důležitých součástí. Pokud jde o strukturu různých modelů, téměř všechny jsou vyrobeny na stejném principu a mají podobný design. Pokud však zjistíte nějaké nesrovnalosti s níže uvedenou příručkou, podívejte se na pokyny dodané se sadou, kde najdete informace o odstranění panelů nebo příslušenství.

Krok 1: Příprava na kompletní demontáž

Před demontáží je nutné demontovat hlavní části - patronu, podávací váleček a brzdovou destičku. Teprve poté bude možné bez problémů získat přístup k zařízení a odšroubovat všechny ostatní části.

  1. Vypněte tiskárnu a odpojte napájecí kabel ze zásuvky a konektoru na samotném zařízení.
  2. Odpojením napájecího kabelu dojde k úplnému rozebrání tiskárny Canon

  3. Počkejte, až zařízení vychladne, pokud dříve aktivně fungovalo. Zvedněte horní kryt a opatrně vyjměte kazetu nebo kazety. Někdy mají uživatelé potíže s vytažením této konkrétní části. Podrobné informace o řešení tohoto problému najdete v našem dalším materiálu na následujícím odkazu.
  4. Vyjmutí kazety při úplném rozebrání tiskového zařízení Canon

    Přečtěte si také: Řešení problémů při vyjímání tiskové kazety z tiskárny Canon

  5. Nyní máte přístup k zachycovacímu válečku, můžete začít s odstraňováním této části zařízení.
  6. Detekce zvedacího válce uvnitř tiskárny Canon při demontáži

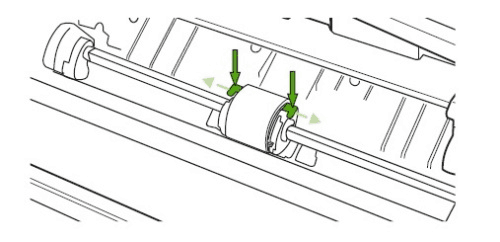

  7. Vynakládejte malé úsilí na prodloužení zámků, obvykle jsou bílé, a poté válec vyjměte.
  8. Odpojení podávacího válce uvolněním plastových držáků na tiskárně Canon

  9. Položte tiskárnu do vodorovné polohy, aby bylo možné odšroubovat dva šrouby na zadním panelu. Upevňují brzdovou destičku.
  10. Uvolnění šroubů brzdových destiček při demontáži tiskárny Canon

  11. Brzdová destička je umístěna pod podávacím válečkem. Tato role hraje klíčovou roli při zachycování papíru - oddělení listů při jejich podávání. Vyjměte plošinu podle namontovaných přípravků.
  12. Demontáž brzdové destičky při demontáži tiskárny Canon

Krok 2: Sejmutí levého a pravého krytu

Při kontrole tiskového zařízení si můžete všimnout, že po stranách jsou také dva identické kryty. Ve skutečnosti se neliší zásadou odstranění:

  1. Vyšroubujte šroub, který připevňuje kryt k šasi. Vezměte prosím na vědomí, že v některých velkých modelech je za upevnění odpovědných několik šroubů, musíte je všechny získat. Teprve poté vyhledejte západku níže a ohněte ji, dokud se neobjeví odpovídající zvuk.
  2. Po úplném demontáži uvolněte upevňovací šroub bočního krytu tiskárny Canon

  3. Na straně horního krytu je další západka, ohněte ji jemným pohybem ruky.
  4. Po úplném rozebrání vyjměte boční kryt tiskárny Canon

  5. Trochu otočte zadní kryt a poté jej zcela vyjměte ze šasi.
  6. Ruční demontáž boční strany tiskárny Canon při demontáži

  7. Pokud je obtížné demontovat, pečlivě zkontrolujte přítomnost dalších upevňovacích prvků, například, někdy je na dně další západka.

Jak již bylo zmíněno, oba boční panely jsou naprosto stejné, takže s paralelním krytem musíte provést přesně stejnou operaci.

Krok 3: Horní kryt a zadní panel

Po dokončení demontáže bočních panelů zůstaly pouze horní a zadní kryty. Po odstranění těchto částí můžete nejen zkontrolovat všechny vnitřky, ale také je odšroubovat volným otáčením šroubů bez překážek ve formě plastových panelů.

  1. Zvedněte horní kryt a na obou stranách vyhledejte dva identické šrouby, které se používají k upevnění. Odšroubujte je pomocí existujícího šroubováku.
  2. Uvolněte šrouby, které zajišťují horní kryt tiskárny Canon při demontáži

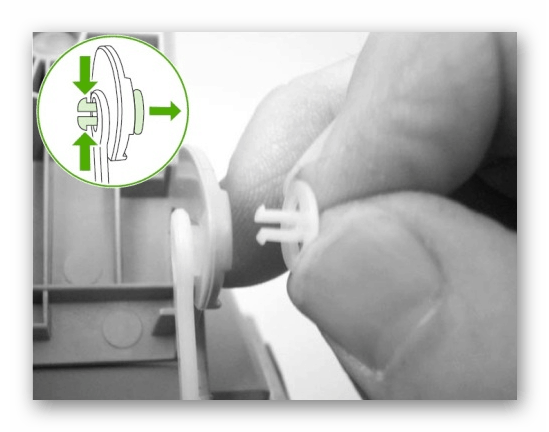

  3. Mechanismus otevírání je upevněn plastovými sponami. Budete muset stisknout obě zajišťovací západky a vytáhnout oba klipy.
  4. Demontáž upevňovacích spon tiskárny Canon při demontáži

  5. Zadní strana zařízení je obvykle připevněna pouze jedním šroubem a je vlevo.
  6. Při demontáži uvolněte šroub na zadní straně Canon

  7. Po vyjmutí šroubu stačí panel zvednout a vyjmout z pantů. Měl by se snadno vzdát, protože všechny šrouby a svorky na horním panelu již byly odstraněny.
  8. Odstranění zadní části tiskárny Canon při demontáži

  9. Poté sejměte horní kryt jeho zvednutím.
  10. Sejmutí horního krytu tiskárny Canon při demontáži

  11. Při instalaci tohoto panelu věnujte pozornost dvěma západkám: měly by být v původní poloze, tj. V odpovídajících drážkách.
  12. Při instalaci zajistěte polohu horního krytu tiskárny Canon

Krok 4: Sejmutí předního panelu

Nahoře jste byli seznámeni s kroky k odstranění zadního, horního a bočního krytu, které společně vytvořily jeden pevný držák pro přední panel, proto jej demontujeme jako poslední. Zde musíte být opatrní, protože tato část je upevněna na západkách, jejichž počet a umístění se u různých modelů liší. Musí být objeveni a ohýbáni sami podle následujícího příkladu:

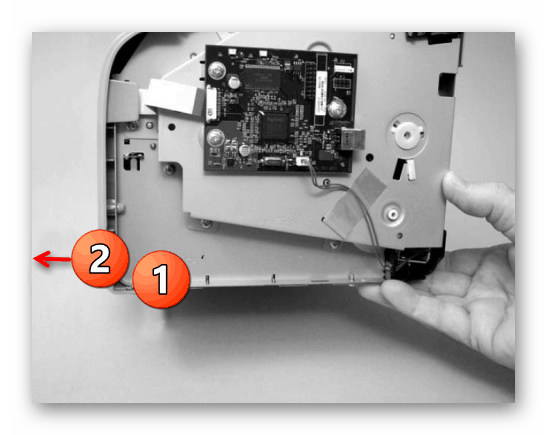

  1. Najděte velkou západku na levé nebo pravé straně a sklopte ji dolů, poté panel lehce přitáhněte směrem k sobě.
  2. Odpojení přední západky tiskárny Canon

  3. Po uvolnění spodní části pokračujte v tažení prvku směrem k sobě a mírným nadzvednutím nahoru uvolněte zbývající západky.
  4. Odstranění předního panelu tiskárny Canon po odstranění zbývajících panelů

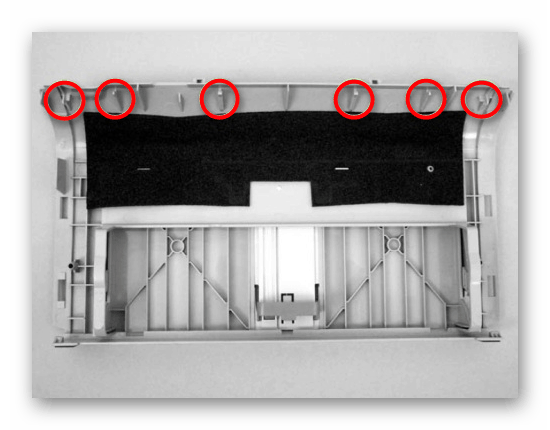

  5. Na obrázku níže vidíte příklad umístění západek. Při podrobné prohlídce zařízení je lze detekovat nezávisle a vypnout pomocný objekt, pokud je nelze ručně odpojit.
  6. Umístění držáků předního panelu Canon

Tím je odstranění ochranných prvků dokončeno, před vámi je tiskárna s otevřenými vnitřními součástmi. Následující kroky je třeba provést s maximální opatrností, aby nedošlo k náhodnému roztržení kabelu nebo poškození kontrolních desek.

Krok 5: Odpojení řídicí desky

Řídicí deska je zodpovědná za plný provoz tiskárny. Umožňuje konfigurovat vlastnosti tisku prostřednictvím počítače, přijímat elektrické signály z tlačítek na desce a provádět další důležité akce. Skládá se z několika komponent, všechny tvoří jeden systém. Pokud se některá z nich zhroutí, lze pozorovat poruchy nebo její úplné odmítnutí, odstranění by mělo být provedeno co nejpečlivěji. Odpojte všechny odnímatelné kabely držením plastového konektoru, nikoli samotných vodičů. Obvykle jsou na desce označeny symboly, a proto nebude obtížné najít odnímatelné prvky. Poté odšroubujte všechny šrouby, které upevňují desku.

Vyjmutí řídicí karty tiskárny Canon po úplném rozebrání

Na zadní straně tiskárny jsou dva další šrouby, které drží čip. Kromě toho existuje vysokonapěťový vodič, který musí být také odpojen.

Odpojení vysokonapěťové tiskárny Canon bylo demontováno

Poté může být deska opatrně odstraněna a položena na látku nebo pěnu, aby se zabránilo povrchovým oděrům. Přepravujte desku do servisního střediska pouze v ochranné krabici a fólii, abyste zabránili nárazům a prasknutí v případě náhodného pádu.

Krok 6: Vyjmutí fixační jednotky

Nyní jste dosáhli fixační jednotky. Tato část funguje jako pec a peče inkoust na papíře při vysokých teplotách. Někdy to selže, o čemž svědčí rozmazaný inkoust na hotových listech. Pokud potřebujete sestavu vyjmout a vyměnit, jednoduše odšroubujte šrouby, které ji zajišťují, obvykle jejíž počet nepřesahuje tři kusy.

Vyjmutí fixační jednotky při demontáži tiskárny Canon

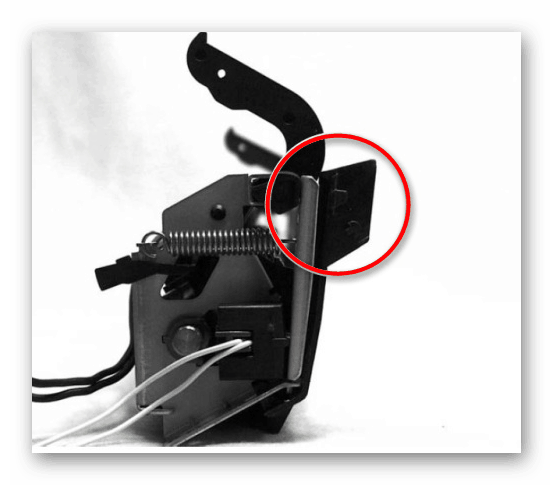

Při instalaci nové sestavy zvažte umístění plastového jazýčku. Je důležité provést všechny akce, aniž by došlo k poškození tohoto prvku, jinak budete muset zakoupit novou součást a tato se stane nepoužitelnou.

Karta sestavy fixační jednotky Canon

Krok 7: Přepravní uzel

Pro přepravní jednotky papíru existuje několik různých možností. Nebudeme se zabývat technickými detaily každého z nich, ale budeme mluvit pouze o způsobu demontáže tohoto systému. Spočívá v odšroubování všech upevňovacích prvků. Obvykle jsou umístěny po celém obvodu tiskárny a vynikají svou velikostí mezi zbývajícími šrouby.

Vyjmutí přepravní jednotky při demontáži tiskárny Canon

Krok 8: Laserový blok

Posledním krokem při demontáži tiskového zařízení Canon je odstranění laserové jednotky v případě laserových zařízení. Komponenta inkoustové tiskárny je prakticky stejná, ale má své vlastní vlastnosti, o kterých si můžete přečíst v pokynech. Pokud jde o laserovou desku, její odstranění je následující:

  1. Nejprve musíte vyjmout desku formátoru. Deska formátovače - nainstalovaný mikroprocesor zodpovědný za rychlost zařízení. Zpracovává všechny informace přenášené z tiskárny do počítače a naopak. Na této desce je mnoho dalších komponent - RAM, ROM, další čipy, které tvoří jeden obvod. Demontáž laserové jednotky bude možná po odpojení smyčky od formátoru.
  2. Odpojení plochého kabelu laserové jednotky při jeho vyjmutí z tiskárny Canon

  3. Poté je od řídicí desky odpojena další smyčka.
  4. Odpojení kabelu ovládací desky při demontáži laserové jednotky tiskárny Canon

  5. Všechny šrouby nad kovovým krytem jsou povoleny.
  6. Odšroubování držáků panelu tiskárny Canon

  7. Kabel a smyčky řídicí desky motoru jsou odpojeny, upevňovací prvky jsou odšroubovány a odstraněny.
  8. Vyjmutí řídicí desky motoru, když je tiskárna Canon zcela rozebrána

  9. Poté jsou vyjmuty poslední čtyři šrouby laserové jednotky a je považováno za demontované.
  10. Vyjmutí laserové tiskárny Canon po úplném rozebrání

Nyní je tiskárna Canon považována za zcela rozebranou, můžete poslat potřebné díly do servisního střediska nebo provést vlastní diagnostiku. Montáž se provádí přesně stejným způsobem v opačném pořadí. Nezapomeňte upevnit všechny šrouby na svém místě, neztrácejte je ani je nezaměňujte, aby během provozu neklesla ani nedošlo k poškození žádné části zařízení.
